Концентрическое Stranders обрабатывая провод кабеля делая для веерообразного проводника
концентрические stranders 200m/min
,Концентрические stranders
,Машина обработки провода HNT
Концентрическая садя на мель машина TXJ1100
Применение:
Главным образом использованный для медного, алюминиевый садить на мель провода круглого сечения и чертеж или веерообразный проводник сели стренгу на мель давления и стального ядра алюминиевую, стренгу алюминиевого сплава.
Основной технический параметр:
1. Машина конструирована для не-назад-извива садя на мель и отжимать циркуляра и участка сформировал медное, алюминий и проводники ACSR.
2. Машина с хорошей ригидностью структуры рамки, внося вклад в высокий ход суда, быструю и удобную загрузку, отсутствие катышку оборачиваемости и etc.;
3. Один провод в катушку, плюс простое и стабилизированное управление напряжения, и максимальная работая линейная скорость достигают 3 раза эту из линии рамки твердой садя на мель;
4. Машина с автоматической функцией обнаружения провод-перерыва остановит немедленно когда перерывы провода;
5. Принято управление PLC, обеспечивая стабилизированную деятельность, надежное представление и высокую степень автоматизации.
6. Перегрузка займет защита;
7. предохранение от давления Низко-воздуха;
8. Провод-ломать стоп.
Двойной прибор тон-оси
Диаметр колеса F2500mm тракции
Максимальн Тракция Скорость 120m/min
Максимальн Тракция 12T
Тракторный двигатель 110kW (мотор частоты AC переменный)
Двойные колеса, двойной привод, u в форме паз, 2 колеса установлены в склонный путь облегчить перемещение кабеля и обеспечить поверхность кабеля никакой конфликт
С прибором пневматического провода отжимая, обеспечьте что кабель не свободен останавливая, который сели на мель тангаж стабилизирован.
Тракция управляется мотором частоты AC переменным отдельно, управление преобразования частоты инвертора.
Технический параметр
| Dia применения. одиночной медной проволоки | Φ1.7~Φ4.5mm |
| Dia применения. одиночного провода Alumium | Φ1.8~Φ5.0mm |
| Dia применения. одиночного сплава Alumium | Φ1.7~Φ4.5mm |
| Максимальный, который dia сели на мель провода. | Φ45mm |
| Длина положения | 40~350mm (без шаг отрегулируйте) |
| Макс поворачивает скорость | 500rpm |
| Максимальная линейная скорость | 120m/min |
| Максимальная перематывая скорость | 150~200m/min |
| Размер катушкы клетки | 1100×500×200mm |
| Перематывать оплата- | Φ600×Φ1060×H1730mm |
| Клетка поворачивает мотор | AC |

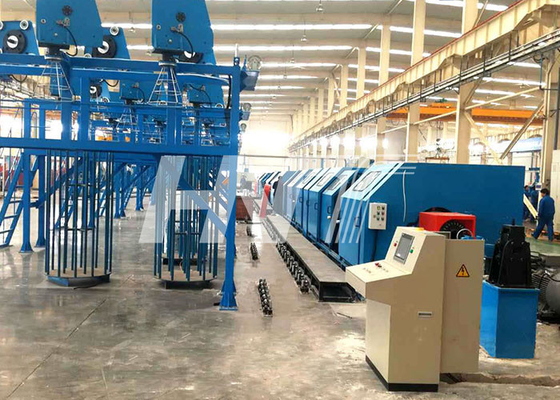

План concentic садя на мель машины:
